传感芯片选型指南



电容调理芯片

型号

测量范围

封装

接口

测量速度

分辨率

供电电压

配置方式

平均功耗

通道数

线性误差

典型应用

MC12T

0~150pF

SOP8

4.9*3.9*1.6mm

I2C

1~100ms

15bit

2.0V~5.5V

对地电容

37μA@1Hz

2通道

-

智能家电液位、工业水箱液位、汽车油液液位、食品水分含量分析、土壤水分含量分析、接近检测、触控感知

MC12G 0~150pF

QFN16

3.0*3.0*0.75mm

I2C 1~100ms 15bit 2.0V~5.5V

对地电容

37μA@1Hz

2通道

-
MC11S

2~1000pF

QFN16

3.0*3.0*0.75mm

I2C

1~100ms

14bit

2.0V~5.5V

差分电容

3.4uA@1Hz

2通道

-

智能家电液位、水箱液位、水浸传感、触控传感

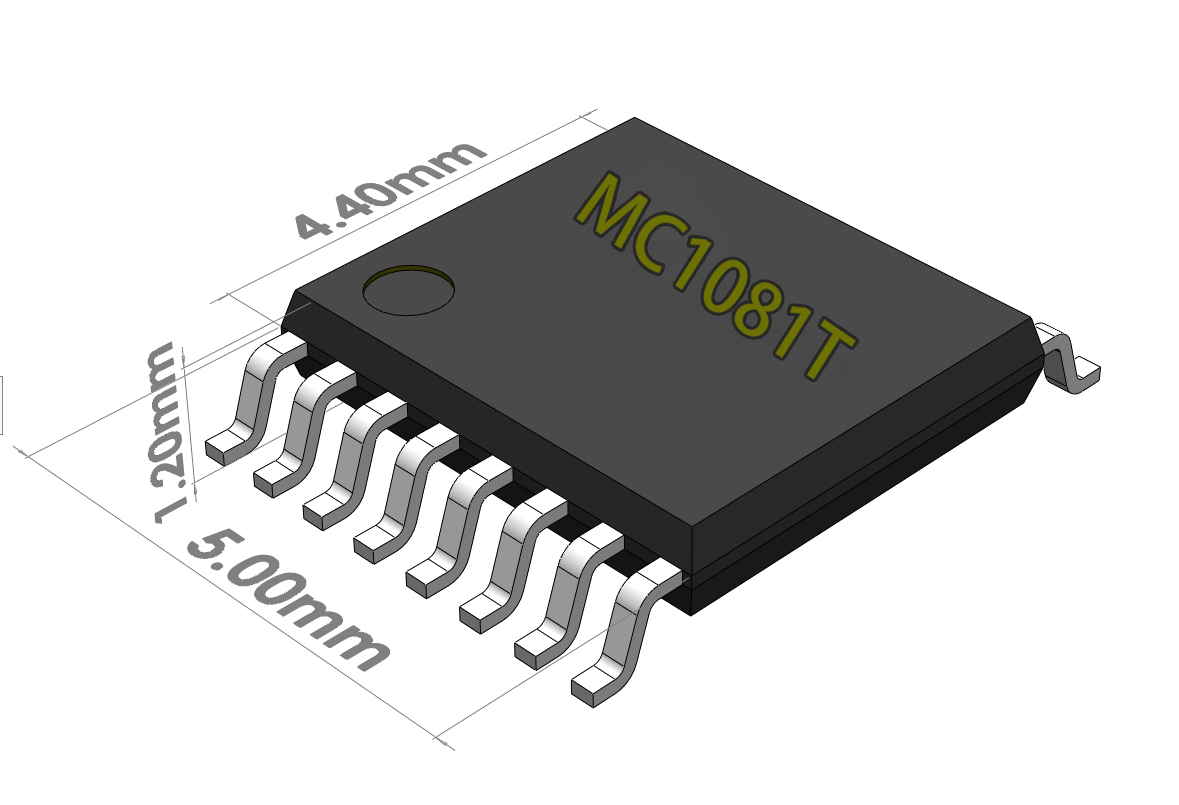

MC11T

2~1000pF

TSSOP16

5.0*4.4*1.2mm

I2C

1~100ms

14bit 2.0V~5.5V 差分电容 3.4uA@1Hz 2通道 -

MDC02

0~119pF(偏置)

±15.5pF(可变)

SOP8

4.9*3.9*1.6mm

单总线

3~20ms

0.1fF

2.0V~5.5V

差分电容

4.5μA@1Hz

2通道

<0.3%

非接触液位、含水率、水浸检测,位移传感

MDC04

0~119pF(偏置)

±15.5pF(可变)

QFN20

3*3*0.75mm

单总线&I²C

3~20ms

0.1fF

2.0V~5.5V

差分电容

4.5μA@1Hz

4通道

<0.3%

电化学调理芯片

型号

氮氧浓度量程

封装

接口

电控工作温度

氮氧浓度分辨率

供电电压

平均功耗

CDM瞬态脉冲

HBM瞬态脉冲

噪声水平

典型应用

MY9706

0~3000ppm

SSOP24

SPI

-55~+125℃

14bit ADC

5V

16mA

±2kV

±8kV

0.1ppm

氮氧化物尾气监测

多路数字高温芯片

型号

测温精度

封装

接口

测量速度

分辨率

供电电压

平均功耗

通道数

工作范围

用户空间EEPROM

典型应用

M401

±2℃

QFN16

3*3*0.75mm

兼容TMP464

I²C

25ms(5通道)

14bit,0.03125℃

2.5V~5.5V

35μA@1Hz

4路远端+1路本地

-55~200 ℃

32bit

电表、机房、基站、工业过程控制、智能厨电

数字温度芯片

型号

典型精度

封装

接口

测温速度

分辨率

供电电压

地址位

平均功耗

工作范围

用户空间

EEPROM

典型应用

M117/Z/W/P 0.1℃

DFN6L   2*2*0.75mm

兼容TMP117

I²C

10.5ms/5.5ms/4ms

16bit,0.004℃

1.8~5.5V

0x44

5.2μA@3.3V,1Hz

-70~150℃

32bit

智能穿戴、电子体温计、动物体温检测、医疗电子、冷链物流、热表气表水表等

T117/Z/P

DFN6L  2*2*0.75mm

兼容TMP117

I²C,可兼容单总线

15.3ms/8.5ms

/5.2ms/2.2ms

16bit,0.004℃

1.8~5.5V

0x40;0x41;0x42;0x43;

2.3μA@3.3V,1Hz

-103~153°C

112bit

MTS4/Z/P

DFN4L  1.6*1.2*0.55mm

兼容STS4X

I²C

15.3ms/8.5ms

/5.2ms/2.2ms

16bit,0.004℃

1.8~5.5V

0x41

2.3μA@3.3V,1Hz

-103~153°C

112bit

M601Z/W/P

0.1℃

DFN8  2*2*0.55mm

单总线

10.5ms/5.5ms/4ms

16bit,0.004℃

1.8~5.5V

-

5.2μA@3.3V,1Hz

-70~150℃

32bit

智能穿戴、电子体温计、动物体温检测、医疗电子、冷链物流、热表气表水表等

M1601Z/W/P

SOT23-3

单总线

10.5ms/5.5ms/4ms

16bit,0.004℃

1.8~5.5V

-

5.2μA@3.3V,1Hz

-70~150℃

32bit

M1820Z/W/P

TO92S

单总线

10.5ms/5.5ms/4ms

16bit,0.004℃

1.8~5.5V

-

5.2μA@3.3V,1Hz

-70~150℃

32bit

MTS01Z/W/P

DFN8    2.5*2.5*0.75mm

兼容STS3X

单总线&I²C

10.5ms/5.5ms/4ms 16bit,0.004℃ 1.8~5.5V - 5.2μA@3.3V,1Hz -70~150℃ 32bit
M117B 0.5℃

DFN6L   2*2*0.75mm

I²C

10.5ms/5.5ms/4ms 16bit,0.004℃ 1.8~5.5V

0x45

5.2μA@3.3V,1Hz -70~150℃ 32bit

板级监控、环境温度、智能家电、智能家居、消费电子、多点串联测温

T117B

DFN6L   2*2*0.75mm

I²C,可兼容单总线

15.3ms/8.5ms

/5.2ms/2.1ms

16bit,0.004℃

1.8~5.5V

0x40;0x41;0x42;0x43;

2.3μA@3.3V,1Hz

-103~153°C

112bit

MTS4B

DFN4L  1.6*1.2*0.55mm

I²C,可兼容单总线

15.3ms/8.5ms

/5.2ms/2.1ms

16bit,0.004℃

1.8~5.5V

0x41

2.3μA@3.3V,1Hz

-103~153°C

112bit

M601B

0.5℃

DFN8   2*2*0.55mm

单总线 10.5ms/5.5ms/4ms 16bit,0.004℃ 1.8~5.5V - 5.2μA@3.3V,1Hz -70~150℃ 32bit

板级监控、环境温度、智能家电、智能家居、消费电子、多点串联测温

M1601B

SOT23-3

单总线 10.5ms/5.5ms/4ms 16bit,0.004℃ 1.8~5.5V - 5.2μA@3.3V,1Hz -70~150℃ 32bit
M1820B

TO92S

单总线 10.5ms/5.5ms/4ms 16bit,0.004℃ 1.8~5.5V - 5.2μA@3.3V,1Hz -70~150℃ 32bit
MTS01B

DFN8   2.5*2.5*0.75mm

兼容STS30/31

单总线&I²C

10.5ms/5.5ms/4ms 16bit,0.004℃ 1.8~5.5V - 5.2μA@3.3V,1Hz -70~150℃ 32bit

MY18E20

/MY1820

/MY18B20Z

/MY18B20L

0.5℃

TO-92/

TO92S/SOP8

/TO-92L

兼容DS18B20

单总线

500ms/15ms

12bit,0.0625℃

1.8~5.5V

-

5μA@5V,1Hz

-55~125℃

80bit

工业监控、智慧农业、仪器仪表



传感模组选型指南



类别

型号

产品描述

接口

关键技术参数

产品图片

尺寸

典型应用

含水率 LS

粮食含水率传感器

单总线

电容分辨率:0.1fF

典型测温精度:±0.5℃

供电电压:2.0~5.5V

平均功耗:5.3μA@1Hz

80*12mm或50*10mm

粮仓等粮食含水率检测

MST 土壤水分盐分温度模组

RS485/UART

水分:干土~饱和土;温度:-55~125℃;
电导率:0~655mS/cm
水分精度:3%;分辨率:0.1%
温度精度:0.5℃;   分辨率:0.1℃
电导率精度:3%;分辨率:0.01mS/cm
平均功耗:8.5mA

50*38*10.6mm

农业、林业、园艺种植等

液位 LLS 液位开关传感器 -

感应距离:0-3mm非金属介质
缺液报警,输出高电平
适用介质:0℃-100℃液体
输出电流:<13mA

16.9*10.6*5mm

蒸锅水箱、净水机、加湿器、智能厨具等智能家电液位控制(内置报警算法,温度补偿

LDM

差分液位模组

I2C或定制1-wire

差分式电容介电常数测量

液位精度:可定制,最高1%

可穿透10mm非金属外壳

基于MC11S芯片,带MCU,尺寸小,强穿透性,便于集成

11.5*11.5*2.5mm

液位、含水率、接近、触碰、水浸、冰霜、位移等

LSP 单端液位模组 I2C或定制1-wire 单端对地式电容介电常数测量
液位精度:可定制,最高1%
可穿透10mm非金属外壳
可同时检测两路对地电极
基于MC12G芯片,带MCU,强穿透性,双通道,尺寸小

13.5*13.5*2.5mm 水位、油液、料位、含水率等检测及接近传感
MAD 连续液位传感器 I2C

液位精度:±5mm

感应距离:0-10mm

适用介质:0℃-+80℃液体

工作电流:<10mA

71*15.6mm

净饮机、咖啡机、管线机等智能家电液位检测

水浸 WS11 水浸模组

UART

非接触式水浸感知

感知面积:φ50mm

平均功耗:6.7uA@5V

φ50mm(圆孔直径)

家居、机房、楼宇、地下管道等设备漏水检测

WS

可级联水浸传感器

单总线/RS485/UART

非接触式水浸感知
感知面积:10*10~100*100mm
平均功耗:6μA@1Hz

长度1-50米可定制,多点串联,可水浸定位

接近

CPS-15

接近传感器

NPN

电容式接近感知

检测电极直径 15mm

检测金属感知距离6mm,最远可达8mm

响应速率最高可达 100Hz

66*14*14mm

各种接近检测

冰霜 FID

冰霜传感器

UART

量程:0~10mm

霜厚:0.5mm

分辨率:0.01mm

平均功耗:25μA@5V

90*40*14mm

冰箱、空调等翅片霜厚检测

电导率 ECT

EC/温度传感器

UART

EC值范围:0~5mS/cm
电导率分辨率:0.001mS/cm
精度误差:<3%(通过标准盐溶液标定对比)
典型测温精度:±0.5℃
工作温度范围:-40℃~+85℃
工作电压:3.3V

30.0*18.0*7.5mm

动物营养液液位、温度检测等

温湿度 MHT04S 温湿度模组

单总线/I2C

测量范围:温度:-70 ~ +150℃;湿度:0~100%
温度精度:±0.3℃@0~+50℃
湿度精度:±2.0%RH@30~70%RH
平均功耗:4.5μA@5V

18.3*5.3*1.8mm

粮情监控、工业、恶劣环境温湿度监控

MHT04H 耐腐蚀温湿度模组

单总线

测量范围:温度-70~+150℃;湿度0~100%

温度精度:±0.2℃@+20~+35℃

湿度精度:±2.0%RH@50~95%RH

9.9*26.0*2.8mm

高湿度养殖、粮情监控、有化学气体腐蚀、粉尘、易结露工业环境

评估板 MCSK 电容传感评估板 USB-UART LCD显示, USB 串口记录数据,电容传感程序评估开发

52*38mm

评估、开发敏源传感各系列电容芯片及模组

安全监测类传感器
含水率

CISS

一体化多节点土壤含水率-倾角计

RS485/NB-IOT/蓝牙/ 4G CAT-1

含水率精度:±2%;分辨率:0.1%
倾角精度:±0.1°;分辨率:0.002º
温度精度:±0.5℃;分辨率: 0.004℃
内置电池,3年工作寿命

40mm管径;
可1-10米级联探测深度可定制

地灾监测、土壤墒情、边坡监控、地下水分析

液位 UFA 城市内涝液位计

RS485/NB-IOT/CAT1

液位量程:0~1.4米(可选,典型0.7m)
液位精度:0.01米
分辨率:0.001米,  连续液位
倾角精度:±0.5°;分辨率:0.01°
温度精度:±0.5°;分辨率:0.004°
底盘安装
φ50mm,传感器总长1m/1.35m/1.7m可选 道路、隧道、涵洞、窨井、地下车库、河道、水库等各种深水液位检测
DLM 深水液位传感器 RS485/NB-IOT/CAT1 液位量程:0~1.4米(可选,典型0.7m)
液位精度:0.01米
分辨率:0.001米,  连续液位
倾角精度:±0.5°;分辨率:0.01°
温度精度:±0.5°;分辨率:0.004°
套箍安装

φ50mm,传感器总长1m/1.35m/1.7m可选
雨量

IRG

集成化雨量计

NB-IOT

测量范围:0~8mm/min(毫米/分)
测量精度:±3%;分辨率:0.2mm
内置电池,3年工作寿命

φ200*260mm

通信、供电、测量一体化

水雨情遥测、智慧城市/自然灾害/气象站/农业监测



倾角

RTS

可级联多点倾角计

RS485/NB-IOT/4G CAT-1可选

量程:三轴倾角 -90°~+90°
倾角精度:±0.5°;分辨率:0.01º
加速度精度:±0.5mg;分辨率:±0.1mg
平均功耗:10μA@5V

可串联1-9个三轴倾角计

危房、桥梁、水库、边坡、矿山等地质灾害监测与公共安全监测领域

4GTS

/NBTS/蓝牙

倾角计

4G Cat1/NB-IOT/蓝牙

量程:三轴倾角 -90°~+90°

倾角精度:±0.1°;分辨率:0.02º

加速度精度:±0.5mg;分辨率:±0.1mg

内置振动频率分析

内置电池,3年工作寿命

低功耗蓝牙通信半径50米,可接入128个传感器







119*119*61mm/64*59*37mm

智慧界桩、桥梁、水库、边坡、矿山、崩塌、灯杆、古树、广告牌、建筑物、工地等安全监测领域

振动

MVA-LF

/NBVS-LF/BVS-LF

低频振动传感器

RS485/UART

/NB-IOT/蓝牙

三轴加速度:12.5Hz~1.6KHz采样;分辨率:0.1mg

内嵌时频分析算法

低功耗蓝牙通信半径50米







50*30*21mm

/120*70*48mm/64*64*46mm

水轮机组、风机、现代工业生产线、城市道路维护、长距离管道安全防范、工程建筑、水坝、共振等振动监测、状态监控、预测维护

MVA-HF

高频振动传感器

RS485/UART

三轴加速度:10Hz~10KHz采样,分辨率:0.1mg
平均功耗:33mA@3V
内嵌时频分析算法

50*30*21mm

工业设备关键部位、轨道交通安全制动系统状态监测与故障诊断;控制与检测风机整机振动检测、长距离油/气管线检测、各类设备旋转结构振动检测等
