高可靠性温湿度传感器MHT04H
简介
高可靠性温湿度传感器MHT04H是工业级温湿度一体采集传感器，采用防尘防水透气的铂金叠层湿敏探头结合高精度电容调理芯片MDC04架构，输出支持数字单总线，可长距离串联多个节点，可抗化学气体干扰，抗高湿度环境，适用于高湿度养殖、粮情监控，及有化学气体腐蚀、粉尘、易结露的工业环境使用。
MHT04H是敏源温湿度模组MHT04/MHT04S的升级版，为防止盐结晶、水雾等干扰，在湿敏电容外面包裹了一层防水透气膜。针对于高湿度腐蚀环境，在湿敏电容及MDC04管脚，涂覆环氧树脂胶防护。
主要性能
工作温度范围：-20℃~+85℃
工作电压范围：2.0V~5.5V
平均功耗：4.5μA
湿度测量
- 典型精度：±2.0%RH@50~95%RH
- 湿度分辨率：0.01% RH
- 测量范围：0~100% RH
温度测量
- 典型精度：±0.2℃@+20℃~+35℃
±0.5℃@0℃~+50℃
±1.5℃@-55°C~+125℃
±2℃@-20℃~+85℃
- 分辨率：0.004℃
数字单总线接口，支持50米通信距离，64个节点串联组网
抗电磁环境干扰，通信系统包含数据传输CRC校验判错机制

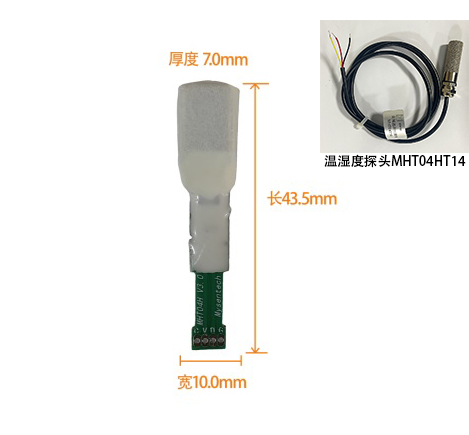

模组尺寸：43.5*10.0*7.0mm（长*宽*厚）
接口说明
MHT04H提供4个接口（参见《接口说明表》），如下图所示。
接口说明表：
|
接口名称 |
符号 |
说明 |
|
串行时钟线 |
C |
SCL串行时钟线 |
|
单总线接口 |
D |
DQ数字单总线 |
|
电源接口 |
G |
GND电源地 |
|
V |
VDD电源正，5V |
湿敏精度
湿度电容特征参数
注：Ta=25℃ ,除非特别注明。
湿度特征曲线
针对不同湿敏电容探头特性差异，模组出厂前会针对每个模组的特性曲线多点湿度校准系数拟合，拟合结果如下图所示。
校准后湿度精度
温湿度探头
MHT04H可配置成如下图所示的温湿度探头。探头标准出货直径14mm，1米非屏蔽线。如需其他配置，需提前说明。
MHT04HT14-1M
外壳尺寸图如下：
外壳尺寸图
探头线序说明如下：
|
线色 |
说明 |
|
红色 |
电源线 |
|
黑色 |
地线 |
|
其他 |
数据线 |
