产品简介

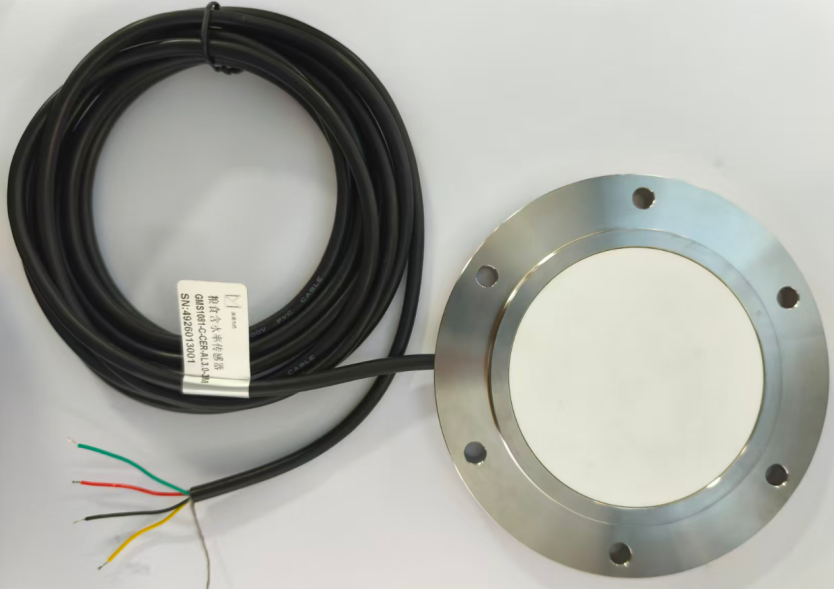

粮食含水率传感器GMS1081-C-CER-AL3.0（Grain Moisture Sensor）是一款电容型高频介电常数测量、接触式感知的智能传感器，适用于粮食含水率、温度的检测。传感器内嵌敏源MCP1081高精度数字电容传感芯片、T1601Z温度芯片、微处理器及算法，典型含水率测量精度达±1%、测温精度±0.1℃；基于RS485的MODBUS通信协议，可在线升级传感器固件及算法；支持多节点级联，便于分布式测量空间含水率和温度变化。

产品优势

• 接触式测量粮食含水率、温度，高可靠性、抗熏蒸等化学干扰
• 带温度补偿，减小温度对电容测量的影响
• 5V～24V宽电压供电，减少远距传输带来的压降影响
• 多种滤波算法结合，输出电容值和含水率更加稳定可靠
• 可存储调用至多32种物料对应含水率拟合系数
• 支持在线固件升级
• 每个节点拥有独立ID号可多点级联组网，至多可串联256个
• 测量精度高，电容分辨率1fF，可提供连续电容量表征粮食含水率情况
• 基于MCP1081多通道检测优势，内置多路参比电极抵消环境影响
• 软件(驱动电流、振幅)和硬件(屏蔽线、网格屏蔽层)配合增强抗干扰效果

主要性能

含水率典型精度：±1%
含水率分辨率：0.01%
含水率量程：0%~100%(按粮食品种校准略有差异)
温度典型精度：±0.1℃
温度分辨率：0.004℃
工作温度：-40℃～+85℃
供电电压：DC 5V～24V
通信接口：Modbus RS485通信协议
波特率：38400bps
功耗：平均工作电流2.56mA@12V（间隔2秒问询一次）
检测有效面积：直径78mm
传感器尺寸：直径125mm，高度15mm，默认3米屏蔽线(详细尺寸参照图纸)
安装方式：M6螺丝固定（传感器安装孔径6.5mm，深度10mm）

接口说明

GMS1081-CCER-AL3.0线序说明如下表。
