概述
多路数字高温传感芯片M401/M201基于CMOS数模混合工艺，包含一路内部本地测温，四路或两路可驱动外部远端测温三极管（NPN、PNP）或者二极管。芯片内置测温驱动电路、调理、ADC转换、温度计算、校准补偿、非易失性存储、电源管理等单元，通过I2C数字总线输出，并提供报警接口信号。
产品特性
| 远端测温范围 | -55~200℃（高于150℃需选用耐高温三极管） |
| 本地测温范围 | -55~125℃ |
| 存储与校准 | 内置五路或三路测温校准系数的非易失性（NVM）存储 可以提供给用户32bit额外存储空间 |
| 高可靠性设计 | I/O 抗毛刺滤波 测温端开短路检测 温度数据奇偶校验 |
| 2或1-bit I2C 地址位，可用于多点测量总线 | |
| 有两组温度阈值判断及两种温度报警模式 | |
| 测温精度 | –40℃~+125℃范围内误差<2.2℃ -55℃~+200℃范围内误差<4.5℃（单路远端测温） |
| 感温分辨率 | 0.03125℃（14-bit ADC） |
| 低功耗设计 | 35μA 1秒钟/次 周期性测量 3μA 待机电流 |
| 温度转换 | 转换速度：25ms 可配置周期性测温间隔：16s/8s/4s/2s/1s/0.5s/0.25s 连续模式采样或者单次采样 可配置五路或三路任意输出组合 |
| 高性能静电防护 | 通过HBM ±8000V；MM ±700V |
| 供电电压 | 2.5V~5.5V |
| 通信接口 | I²C |
选型指南
|
型号 |
典型测温精度 |
接口 |
通道数 |
封装 |
包装 |
MPQ |
典型应用 |
|
M401 |
±2℃ |
I²C |
4路远端+1路本地 |
QFN16 |
编带 |
5000 |
电表、机房、基站、工业过程控制、智能厨电 |
|
M201 |
±2℃ |
I²C |
2路远端+1路本地 |
SOP8 |
编带 |
4000 |
管脚定义
1、M401：QFN16 (3*3*0.75mm)
| 序列 | IO名称 | 描述 | 类型 | 其它 |
| 1 | NC | |||
| 2 | NC | |||
| 3 | RT4 | 测温通道4 | 模拟输入 | 接远端BJT |
| 4 | RT3 | 测温通道3 | 模拟输入 | 接远端BJT |
| 5 | RT2 | 测温通道2 | 模拟输入 | 接远端BJT |
| 6 | RT1 | 测温通道1 | 模拟输入 | 接远端BJT |
| 7 | RTN | 测温通道公共端 | 模拟输入 | 接远端BJT |
| 8 | GND | 地 | 地 | |
| 9 | ADD0 | |||
| 10 | HTA | 高温阈值报警 | 数字输出，OD | 实现温度报警中断信号，低电 平有效。漏极开路，需要在 VDD间加上拉电阻 |
| 11 | LTA | 低温阈值报警 | 数字输出，OD | |
| 12 | SDA | I2C时钟 | 数字双向IO | |
| 13 | SCL | I2C时钟 | 数字IO | |
| 14 | VDD | 电源 | 电源 | 2.5-5.5V兼容 |
| 15 | ADD1 | I2C地址选择2 | 数字输入 | |
| 16 | NC |

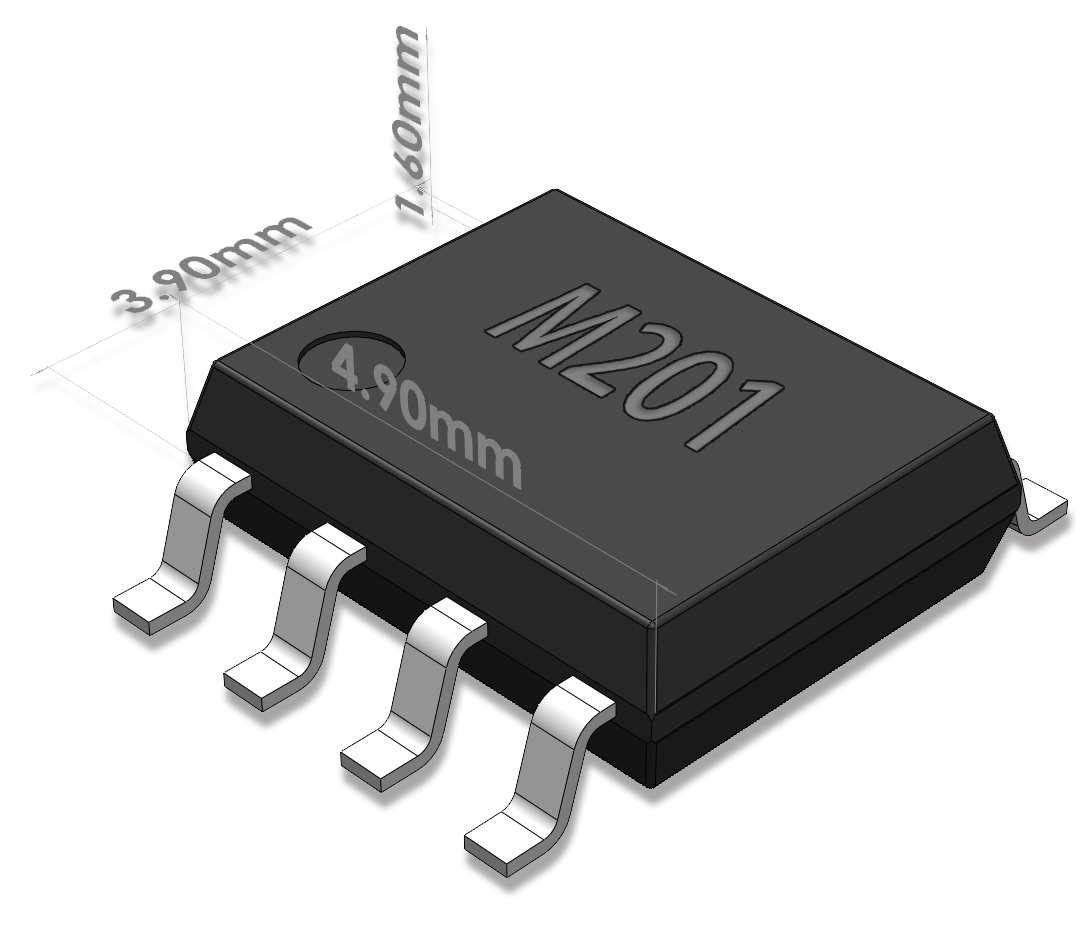

2、M201：SOP8 (4.9*3.9*1.6mm)
| 管脚编号 | 管脚名称 | 类型 | 说明 |
| 1 | VDD | P | 电源 |
| 2 | GND | G | 地 |
| 3 | RT2 | A | 测温通道2 |
| 4 | RT1 | A | 测温通道1 |
| 5 | RTN | A | 测温通道公共端 |
| 6 | ADDR | I | I2C 地址线 |
| 7 | SDA | I/O | I2C 数据线 |
| 8 | SCL | I | I2C 时钟线 |
备注：I表示输入，O表示输出，P表示电源，G表示地，A表示模拟信号。
系统框图
M401/M201分别包含一路内部本地测温及四路或两路外部远端测温三极管（NPN 、PNP）或者二极管的数字温度传感器。如图所示，芯片内部包含了测温驱动电路、调理、ADC转换、温度计算、校准补偿、非易失性存储、电源管理等单元，通过I2C 数字总线输出（M401可通过管脚定义4个总线地址）。芯片内部多组寄存器可用于配置工作模式、温度阈值及存储测温结果，并可输出温度阈值超限报警信号接口。
下载资源
| 产品手册 | |
| 应用资料 |
M401/M201多路数字高温芯片
测温精度<1.5℃@+20℃~+40℃，<2℃@–40℃~+125℃，<4℃@ -55℃~+200℃，1路本地4路或2路远端通道，IIC接口，工作温度范围-55℃~+200℃，QFN16或SOP8封装，M401可P2P兼容替代TMP464
